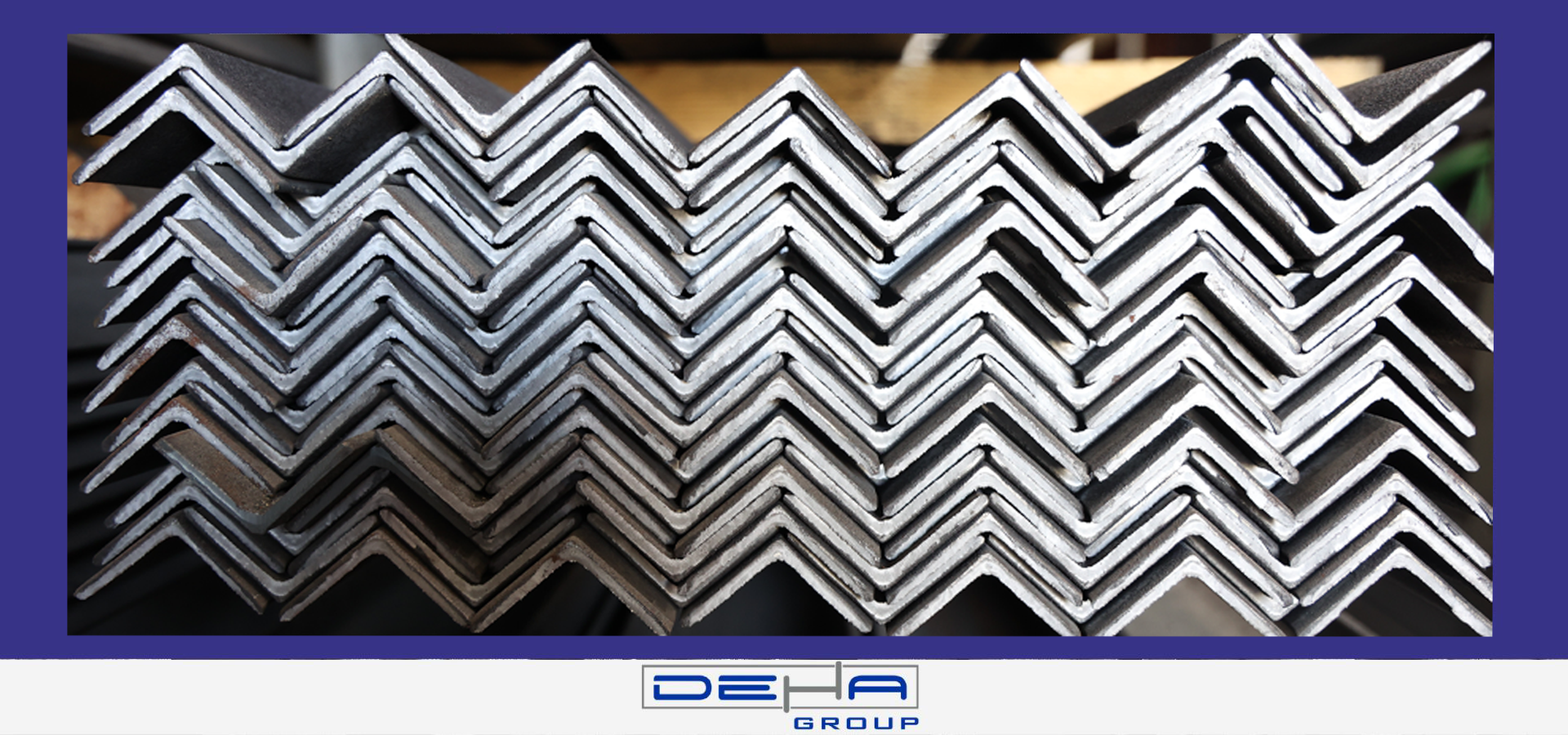

Winkelprofile sind Profilarten, die im Bausektor häufig verwendet werden und für Widerstandsfähigkeit und Stabilität sorgen. Sie werden in der Regel aus Stahl, Aluminium oder Edelstahl hergestellt und sind in verschiedenen Querschnitten erhältlich. Winkelprofile werden insbesondere an Eckverbindungen bevorzugt eingesetzt, um die Tragfähigkeit zu erhöhen, Verbindungen zu verstärken und ein ästhetisches Erscheinungsbild zu gewährleisten. Sie finden ein breites Anwendungsspektrum im Bauwesen, in der Möbel-, Automobil- und Maschinenindustrie. Dank ihrer leichten Bauweise und zugleich robusten Eigenschaften bieten sie zuverlässige Lösungen in Projekten.
EN 10056-2 GLEICHSCHENKELIGE WINKELPROFIL-QUERSCHNITTE
- 20x20 WINKELSTAHL
- 25x25 WINKELSTAHL
- 30x30 WINKELSTAHL
- 35x35 WINKELSTAHL
- 40x40 WINKELSTAHL
- 45x45 WINKELSTAHL
- 50x50 WINKELSTAHL
- 55x55 WINKELSTAHL
- 60x60 WINKELSTAHL
- 65x65 WINKELSTAHL
- 70x70 WINKELSTAHL
- 75x75 WINKELSTAHL
- 80x80 WINKELSTAHL
- 90x90 WINKELSTAHL
- 100x100 WINKELSTAHL
- 110x110 WINKELSTAHL
- 120x120 WINKELSTAHL
- 130x130 WINKELSTAHL
- 140x140 WINKELSTAHL
- 150x150 WINKELSTAHL
- 160x160 WINKELSTAHL
- 180x180 WINKELSTAHL
- 200x200 WINKELSTAHL
Außerdem können Sie uns für WINKELSTÄHLE MIT VERSCHIEDENEN SCHENKELLÄNGEN, die in Ihren Projekten vorkommen können, gern kontaktieren.

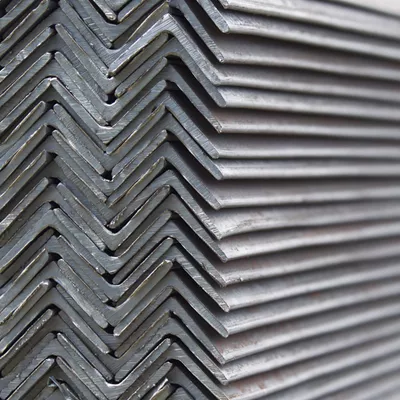

Winkelprofil ist ein Bauelement, das in der Regel aus langlebigen Materialien wie Metall oder Kunststoff hergestellt wird und einen rechten Winkel bildet. Meist werden Metalle wie Stahl, Aluminium oder Edelstahl bevorzugt, während in leichten Bauprojekten auch Kunststoff- oder Verbund-Winkelprofile eingesetzt werden können. Seine Form ähnelt in der Regel dem Buchstaben „L“ oder „T“, und dieses Design erhöht die Belastbarkeit und Stabilität. Winkelprofile werden in Anwendungen wie Bau- und Möbelmontage meist verwendet, um die Konstruktion zu stützen, Teile zu verbinden oder Ecken zu korrigieren.
Die Einsatzbereiche von Winkeleisen sind sehr vielfältig. Hier sind die wichtigsten Bereiche:
Bausektor
Winkeleisen werden häufig verwendet, um die strukturelle Stabilität von Gebäuden zu gewährleisten und zu unterstützen. Besonders im Stahlbau spielen Winkeleisen eine wichtige Rolle. Auch in Stahlbetonkonstruktionen werden sie als Unterstützungselement bevorzugt.
Möbel und Dekoration
Beim Möbelaufbau, in Regalsystemen und beim Bau von Schränken werden Winkeleisen häufig eingesetzt. Diese Elemente, die sowohl in Bezug auf Haltbarkeit als auch auf Ästhetik hervorstechen, bieten verschiedene Lösungen für Möbel.
Industrie und Gewerbe
In Fabrikumgebungen werden Winkeleisen in Anwendungen wie der Unterstützung von Produktionslinien oder der Verbindung von Maschinen verwendet. Metall-Winkeleisen sind eine langlebige Option, die sich für eine derart intensive Nutzung eignet.
Gewerbliche Bereiche
In Lagersystemen, Ausstellungsständen und der Innenausstattung von gewerblichen Gebäuden sind Winkeleisen von großer Bedeutung. Besonders widerstandsfähige Stahl-Winkeleisen werden bevorzugt.
TABELLE DER GEWICHTE VON GLEICHSEITIGEN WINKELPROFILEN
| 2 | 2,2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 0.544 | 0,594 | 0,668 | 0.787 | 0,903 | ||||||||
| 20 | 0,607 | 0,663 | 0,746 | 0.882 | 1,013 | ||||||||
| 23 | 0,701 | 0,767 | 0,864 | 1.023 | 1,178 | ||||||||
| 25 | 0,764 | 0,836 | 0,943 | 1.117 | 1,288 | 1.455 | 1.777 | 2,083 | |||||
| 28 | 0,858 | 0,939 | 1,060 | 1.258 | 1,453 | 1.643 | 2,012 | 2,365 | |||||
| 30 | 0,932 | 1,019 | 1,149 | 1.363 | 1,573 | 1.779 | 2,180 | 2,564 | |||||
| 33 | 1,026 | 1,123 | 1,267 | 1.505 | 1,738 | 1.968 | 2,415 | 2,847 | |||||
| 35 | 1,089 | 1,192 | 1,346 | 1.599 | 1,848 | 2.093 | 2,572 | 3,035 | |||||
| 38 | 1,183 | 1,296 | 1,463 | 1.740 | 2,013 | 2.282 | 2,808 | 3,318 | |||||
| 40 | 1,374 | 1,551 | 1.844 | 2,132 | 2.417 | 2,974 | 3,516 | ||||||
| 43 | 1.985 | 2,297 | 2.605 | 3,210 | 3,798 | ||||||||
| 45 | 1,758 | 2.090 | 2,418 | 2.742 | 3,378 | 3,998 | |||||||
| 48 | 2.231 | 2,583 | 2.930 | 3,613 | 4,280 | ||||||||
| 50 | 2.326 | 2,693 | 3.056 | 3,770 | 4,469 | ||||||||
| 60 | 3.696 | 4,568 | 5,423 | 6,263 | 7,088 | ||||||||
| 63 | 3.885 | 4,803 | 5,706 | 6,593 | 7,464 | ||||||||
| 65 | 4.025 | 4.974 | 5,909 | 6,827 | 7,730 | ||||||||
| 70 | 5,367 | 6,380 | 7,377 | 8,358 | 9,323 | 10.273 | |||||||
| 75 | 5,575 | 6,867 | 7,942 | 9,002 | 10.046 | 11.074 | |||||||
| 80 | 7,338 | 8,492 | 9,630 | 10.752 | 11.859 | ||||||||
| 90 | 8,297 | 9,608 | 10.904 | 12.183 | 13,447 | ||||||||
| 100 | 9,259 | 10,727 | 12.179 | 13,615 | 15,036 | 17,831 | |||||||
| 120 | 14.712 | 16.462 | 18.197 | 21,620 |
Aus welchen Materialien werden Winkelprofile hergestellt?
Die bei der Herstellung von Winkelprofilen verwendeten Materialien variieren je nach den Anforderungen des Einsatzbereichs. Hier sind die am häufigsten verwendeten Materialien:
Stahl: Stahl ist das am häufigsten verwendete Material für Winkelprofile und bietet hohe Festigkeit und Langlebigkeit. In der Regel werden Stahlwinkel in schweren Bauanwendungen eingesetzt.
Aluminium: Aluminium ist eine leichtere, aber dennoch widerstandsfähige Alternative und wird in Anwendungen verwendet, die nicht so hohe Belastungen wie bei Stahl erfordern.
Edelstahl: Edelstahl-Winkelprofile sind ideal für den Einsatz in feuchten oder korrosionsgefährdeten Umgebungen.
Kunststoff: Dank seines geringen Gewichts werden Kunststoff-Winkelprofile in dekorativen Anwendungen oder in Bereichen eingesetzt, in denen sie eine leichte Stützfunktion übernehmen.
Verbundwerkstoffe: In modernen Anwendungen bevorzugte Verbundwerkstoffe vereinen geringes Gewicht mit hoher Belastbarkeit.
Gibt es verschiedene Arten von Winkelprofilen?
Ja, es gibt viele verschiedene Arten von Winkelprofilen, die je nach Bedarf gestaltet werden. Hier sind die wichtigsten Winkelprofil-Typen:
Standard-Winkelprofile: Diese Winkelprofile sind in der Regel L-förmig und werden für einfache Verbindungs- oder Stützaufgaben verwendet.
Verstellbare Winkelprofile: Verstellbare Ausführungen ermöglichen die Montage in unterschiedlichen Größen und Winkeln.
Dekorative Winkelprofile: Diese Varianten bieten sowohl ästhetische als auch funktionale Lösungen und werden in Möbel- und Innenausbauanwendungen bevorzugt.
T-Winkelprofile: Diese T-förmigen Winkelprofile werden verwendet, um vertikale und horizontale Elemente miteinander zu verbinden.
Eckstütz-Winkelprofile: Diese Art von Winkelprofilen wird verwendet, um die Stabilität von Eckbereichen zu erhöhen.
Welche Vorteile haben Winkelprofile?
Die Vorteile von Winkelprofilen lassen sich im Allgemeinen wie folgt zusammenfassen: Werden Winkelprofile verwendet, verlaufen Kanten und Linien sowohl gerader als auch stabiler. Sie werden in der Regel an Ecken und in zentralen Bereichen eingesetzt. Diese Bereiche sind häufiger Stößen und Beschädigungen ausgesetzt. Daher sorgt ihr Einsatz dafür, dass es bei einem möglichen Aufprall nicht zu Brüchen im betreffenden Bereich kommt. Aus diesem Grund sollte ihre Verwendung bevorzugt werden.
Bei den Vorteilen von Edelstahl-Winkelprofilen, also Winkelprofilen aus Edelstahl, ist insbesondere ihre Langlebigkeit hervorzuheben. Winkelprofile neigen im Allgemeinen zur Korrosion. Auch wenn die Verwendung herkömmlicher Produkte gewisse Vorteile bietet, sind Edelstahl-Winkelprofile aufgrund ihrer Korrosionsbeständigkeit deutlich langlebiger. In den verwendeten Bereichen treten über sehr lange Zeiträume weder Rostbildung noch Brüche auf.
Warum rosten Winkelprofile?
Bei der Anfertigung eines Winkelprofils ist es wichtig, Materialien zu verwenden, von denen bekannt ist, dass sie von einer hochwertigen und zuverlässigen Marke stammen. Da Winkelprofile aus Eisen gefertigt sind, rosten sie in feuchten und feuchtigkeitshaltigen Umgebungen. Für solche Einsatzbereiche werden Kunststoff-Winkelprofile oder Edelstahl-Winkelprofile empfohlen.
Es kann sein, dass in dem Bereich, in dem zuvor ein Blech-Winkelprofil angebracht war, bereits Rost aufgetreten ist. In einem solchen Fall wird das Winkelprofil demontiert und entsorgt und ein neues montiert. Wenn dies nicht gewünscht ist, kann der Putz der verrosteten Stellen abgeschlagen werden. Nach diesem Arbeitsschritt sollte ein Rostschutzmittel (Antipas) aufgetragen werden. Nach dem Auftragen des Rostschutzes wird dessen Trocknung abgewartet und anschließend erneut verputzt.
Abmessungen von Winkelprofilen
Winkelprofile werden entweder als gleichschenkliges oder als ungleichschenkliges Winkelprofil hergestellt. Man kann sie also als mit zwei gleich langen oder unterschiedlich langen Schenkeln produziert definieren. Die Abmessungen von gleichschenkligen Winkelprofilen werden nach der Norm EN10056-1: 1998 festgelegt. Die Toleranzwerte entsprechen der Norm EN10056-1: 1994. Der Oberflächenzustand richtet sich nach der Norm EN10163-3 2004.
Für ungleichschenklige Winkelprofile gelten die gleichen Normen in Bezug auf Länge, Toleranzwerte und Oberflächenzustand. Hier lassen sich beispielhafte Maße nennen. Gleichschenklige Winkelprofile können z. B. die Abmessungen L 25x25x3, L 25x25x4, L 250x250x35 haben. Bei ungleichschenkligen Winkelprofilen können die Abmessungen z. B. L 100x65x7, L 100x65x8, L 200x100x15 betragen.
Welche Sicherheitsmaßnahmen sind beim Einsatz von Winkelprofilen zu beachten?
Beim Einsatz von Winkelprofilen ist Sicherheit sowohl in der Produktions- als auch in der Montagephase ein wichtiger Aspekt.
Richtige Materialwahl: Die verwendeten Winkelprofile müssen die Anforderungen an Festigkeit und Tragfähigkeit erfüllen.
Einsatz von Werkzeugen und Geräten: Die bei der Montage verwendeten Werkzeuge und Maschinen sollten regelmäßig gewartet und korrekt eingesetzt werden.
Persönliche Schutzausrüstung: Vor allem bei der Montage müssen unbedingt Schutzausrüstungen wie Handschuhe, Schutzbrille und Helm benutzt werden.
Schulung: Das Personal, das die Winkelprofile montiert, sollte über umfassende Sicherheitsunterweisungen verfügen.
Regelmäßige Kontrollen: Eingebaute Winkelprofile sollten in bestimmten Abständen überprüft und bei Bedarf gewartet werden.
Hersteller von Winkelprofilen und Anwender sollten die oben genannten Sicherheitsmaßnahmen beachten, um sowohl die Bausicherheit als auch die Gesundheit der Beschäftigten zu schützen.
Worauf sollten Hersteller von Winkelprofilen achten?
Hersteller von Winkelprofilen müssen zahlreiche Faktoren berücksichtigen, um qualitativ hochwertige und langlebige Produkte anbieten zu können. Die Qualität des im Produktionsprozess verwendeten Rohmaterials bestimmt die Haltbarkeit und Lebensdauer der Produkte.
Darüber hinaus sollten Hersteller von Winkelprofilen normgerecht produzieren und technische Neuerungen genau verfolgen. Besonders wenn Sie mit Materialien wie Stahl, Aluminium und Edelstahl arbeiten, ist es äußerst wichtig, die Lieferkette der Materialien sorgfältig zu steuern. Jeglicher Mangel im Rohmaterial kann die Qualität der hergestellten Winkelprofile beeinträchtigen.
Außerdem sollten bei der Produktion von Winkelprofilen die Wünsche und Erwartungen der Kunden berücksichtigt werden. Das Angebot von Konstruktionen, die für spezifische Anwendungen geeignet sind, kann einen Wettbewerbsvorteil verschaffen. Zusätzlich ist es ein entscheidender Faktor für den Ruf und die Zukunft des Unternehmens, die ökologische Verantwortung wahrzunehmen und nachhaltig zu produzieren.
