Stahlflansch

Stahlflansche sind Komponenten, die in industriellen Anwendungen häufig verwendet werden und als Verbindungselemente eine wichtige Rolle spielen. Aufgrund ihrer Haltbarkeit sowie verschiedener Größen- und Gewichtsausführungen gehören sie zu den unverzichtbaren Bauteilen vieler Branchen.

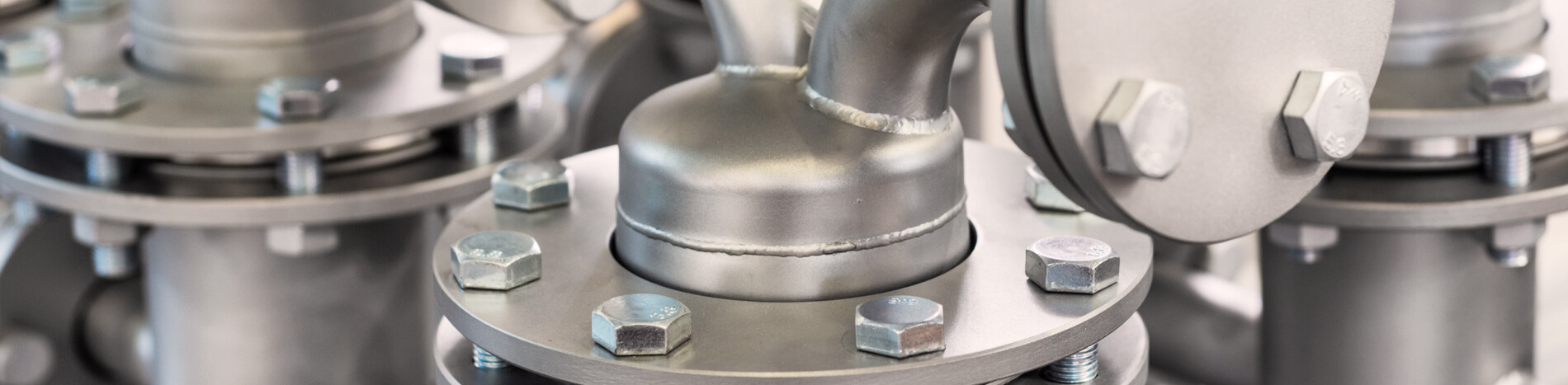

Was ist ein Stahlflansch?

Ein Stahlflansch ist ein kreisförmiges Verbindungselement, das zum Verbinden oder Befestigen von Rohrleitungen, Ventilen, Pumpen und anderen Ausrüstungen verwendet wird. Da er in der Regel aus Stahl hergestellt wird, zeichnet er sich durch hohe Beständigkeit und eine lange Lebensdauer aus. Die Konstruktion von Stahlflanschen wird – abhängig von der jeweiligen Anwendung – im Rahmen verschiedener Abmessungen und Stahlflansch-Gewichte ausgelegt.

Diese Flansche erfüllen eine wichtige Funktion für das einfache Demontieren und Warten von Rohrleitungssystemen. Sie werden in Industrieanlagen, Öl- und Erdgasunternehmen, Chemiewerken und Kraftwerken weit verbreitet eingesetzt. Stahlflansche werden entsprechend den Stahlflansch-Abmessungen und -Gewichten kundenspezifisch ausgeführt und in unterschiedlichen Projekten bevorzugt.

Zu welchem Zweck wird ein Stahlflansch verwendet?

Die grundlegenden Verwendungszwecke von Stahlflanschen lassen sich wie folgt zusammenfassen:

1. Verbindungselement: Sie dienen zum Verbinden von Rohrleitungen. Die durch Stahlflansche geschaffenen stabilen Verbindungen tragen dazu bei, Flüssigkeits- und Gasströme sicher zu führen.
2. Wartungsfreundlichkeit: Wenn Systeme demontiert werden müssen, bieten Flansche durch ihre Montage- und Demontageeigenschaften eine Zeitersparnis. Dies ist bei Wartungs- und Instandhaltungsarbeiten von Bedeutung.
3. Dichtheit: Bei korrekter Montage bieten Stahlflansche eine hervorragende Dichtleistung. Dies ist unter anderem bei sensiblen Anwendungen wie Öl-, Gas- und Chemikalientransport ein kritisches Merkmal.
4. Tragfähigkeit: Die Robustheit und Tragfähigkeit von Stahlflanschen ermöglicht die sichere Abstützung schwerer Ausrüstungen und Rohrsysteme.
5. Flexibilität: Unterschiedliche Stahlflansch-Abmessungen und -Gewichte können so ausgelegt werden, dass sie sich an verschiedenste Anwendungen anpassen.

Welche Arten von Stahlflanschen gibt es?

Stahlflansche unterscheiden sich je nach Einsatzgebiet und Herstellungsverfahren. Einige Typen von Stahlflanschen sind:

1. Schweißhalsflansch (Welding Neck Flange): Diese Flansche sind für Anwendungen mit hohem Druck und hoher Temperatur geeignet. Sie werden angeschweißt und bieten eine hohe Festigkeit.
2. Slip-On-Flansch: Die Montage ist einfach und kostengünstig. Sie werden über das Rohr geschoben und durch Schweißen fixiert. Sie kommen in Anwendungen mit mittleren Drücken zum Einsatz.
3. Blindflansch (Blind Flange): Wird zum Verschließen von Rohrleitungen verwendet. Er wird eingesetzt, wenn der Durchfluss vollständig gestoppt werden muss.
4. Außen- und Innengewindeflansch (Threaded Flange): Diese mit Gewinde versehenen Flansche werden in Anwendungen eingesetzt, bei denen kein Schweißen erforderlich ist.
5. Losflansch (Lap Joint Flange): Dieser Flanschtyp ist für seine Flexibilität und einfache Montage bekannt. Dank seiner beweglichen Konstruktion ermöglicht er justierbare Verbindungen in Rohrleitungssystemen.
6. Einsteckflansch (Socket Weld Flange): Geeignet für Rohrleitungen mit kleinerem Durchmesser. Er wird bei Hochdruckanwendungen bevorzugt.

Welche Materialien werden bei der Herstellung von Stahlflanschen verwendet?

Damit Stahlflansche langlebig und beständig sind, werden bei ihrer Herstellung bestimmte Materialien bevorzugt. Zu diesen Materialien gehören:

1. Kohlenstoffstahl: Aufgrund seiner hohen Festigkeit und Wirtschaftlichkeit ist er das am häufigsten verwendete Material. Er kann an verschiedene Stahlflansch-Gewichte und -Abmessungen angepasst werden.
2. Edelstahl: Aufgrund seiner Korrosionsbeständigkeit wird er in chemischen Anwendungen und im maritimen Bereich eingesetzt.
3. Legierter Stahl: Wird für Hightech-Anwendungen eingesetzt. Elemente wie Chrom, Nickel und Molybdän erhöhen die Festigkeit.
4. Gussstahl: Eine wirtschaftliche Option für Anwendungen, bei denen eine mittlere Festigkeit ausreicht.
5. Schmiedestahl: Aufgrund seiner hohen Druck- und Temperaturbeständigkeit wird er in kritischen industriellen Anwendungen eingesetzt.

Welche Verfahren werden angewendet, um die Haltbarkeit von Stahlflanschen zu erhöhen?

Zur Erhöhung der Haltbarkeit und Leistungsfähigkeit von Stahlflanschen können folgende Verfahren angewendet werden:

1. Wärmebehandlungen: Dienen der Erhöhung der Festigkeit und Härte des bearbeiteten Stahls. Während des Prozesses können Glühen, Härten oder Anlassen angewendet werden.
2. Beschichtung: Zur Verbesserung der Korrosions- und Verschleißbeständigkeit werden Stahlflansche häufig galvanisiert oder mit einer Edelstahlbeschichtung versehen.
3. Schweißqualität: Die Schweißqualität an den Verbindungsstellen des Flansches mit den Rohrleitungen wirkt sich direkt auf die Haltbarkeit aus. Daher ist ein professioneller Schweißprozess wichtig.
4. Designoptimierung: Durch die Optimierung des Flanschdesigns in Bezug auf seine Abmessungen und Gewichte kann die Haltbarkeit gesteigert werden.
5. Schmiedeverfahren: Verbessert die Haltbarkeit und die strukturelle Integrität von geschmiedeten Flanschen.
6. Prüfungen und Kontrollen: Während der Herstellung von Stahlflanschen wird die Qualität mittels zerstörender und zerstörungsfreier Prüfungen sichergestellt.

Die robuste Struktur von Stahlflanschen hat sie – dank verschiedener Stahlflansch-Abmessungen und -Gewichte – zu einem wichtigen Bestandteil zahlreicher Anwendungen gemacht. Durch die angewandten Herstellungsverfahren und ihre anpassbaren Eigenschaften bieten sie weiterhin industrielle Lösungen.

Branchen, in denen Stahlflansche eingesetzt werden

Stahlflansche werden aufgrund ihrer Haltbarkeit und der sicheren Verbindungen, die sie gewährleisten, in vielen Branchen häufig eingesetzt. Besonders die Öl- und Gas-, Chemie-, Energie-, Schiffbau-, Wasseraufbereitungs- und Automobilindustrie gehören zu den Bereichen, in denen Stahlflansche am häufigsten verwendet werden.

In der Öl- und Gasindustrie werden Stahlflansche an den Verbindungsstellen von Rohrleitungen zur Gewährleistung der Dichtheit eingesetzt. Die Stahlflansch-Gewichte und ihre Festigkeit ermöglichen eine herausragende Leistung gegenüber hohen Drücken und aggressiven Flüssigkeiten. In der chemischen Industrie hingegen bieten Stahlflansche dank ihrer Beständigkeit gegenüber korrosiven Chemikalien zuverlässige Verbindungen.

Im Energiesektor, insbesondere in thermischen Kraftwerken und Systemen der erneuerbaren Energien, werden die Stahlflansch-Abmessungen so ausgelegt, dass sie zu verschiedenen Anwendungen passen. In der Schiffbauindustrie gewährleisten Stahlflansche, dass die Rohrsysteme den maritimen Bedingungen standhalten. In Wasseraufbereitungsanlagen spielen Stahlflansche eine kritische Rolle bei der Verbindung der Rohrleitungen, die in Reinigungs- und Verteilungsprozessen des Wassers verwendet werden.


Worauf ist bei der Montage von Stahlflanschen zu achten?

Bei der Montage von Stahlflanschen sind einige wichtige Punkte zu beachten. Bei unsachgemäßer Montage kann es an den Verbindungen zu Leckagen oder mechanischen Störungen kommen. Im Folgenden sind die wesentlichen Punkte aufgeführt, auf die bei der Montage zu achten ist:

1. Oberflächenreinigung: Vor der Montage ist es wichtig, dass die Oberflächen der Stahlflansche sauber und eben sind. Staub, Schmutz oder Rost auf der Oberfläche können die Dichtleistung beeinträchtigen.
2. Korrekte Stahlflansch-Abmessungen: Die Abmessungen und Normen des zu verwendenden Flansches müssen den Anforderungen des Systems entsprechen. Falsche Abmessungen können die Sicherheit der Verbindung gefährden.
3. Reihenfolge beim Anziehen der Schrauben: Die bei der Flanschverbindung verwendeten Schrauben sind in einer bestimmten Reihenfolge und gleichmäßig anzuziehen. Dies gewährleistet eine gleichmäßige Druckverteilung und verhindert die Beschädigung der Dichtungen.
4. Überprüfung der Dichtungen: Die bei der Montage von Stahlflanschen verwendeten Dichtungen müssen korrekt positioniert und unbeschädigt sein. Beschädigte oder falsch dimensionierte Dichtungen können zu Leckagen führen.
5. Drehmoment-Einstellungen: Das Anzugsdrehmoment der Schrauben muss den vom Hersteller angegebenen Werten entsprechen. Ein zu starkes oder zu schwaches Anziehen kann die Leistung der Flanschverbindung beeinträchtigen.
6. Prüfungen nach der Montage: Nach Abschluss der Montage müssen die Verbindungen unbedingt Dichtheits- und Belastungstests unterzogen werden. Dies ist wichtig, um mögliche Probleme im Vorfeld zu erkennen.


Wie werden die Abmessungen und Normen von Stahlflanschen festgelegt?

Stahlflansch-Abmessungen und Normen werden entsprechend den Anforderungen der Anwendung festgelegt. Die Abmessungen und technischen Eigenschaften von Stahlflanschen basieren im Allgemeinen auf folgenden Faktoren:

1. Druckstufe: Der Druck, dem Stahlflansche standhalten müssen, ist ein entscheidender Faktor bei der Festlegung ihrer Abmessungen und der Materialqualität. Die Druckstufen werden in der Regel durch internationale Normen wie ANSI, ASME, DIN und EN definiert.
2. Nennrohrdurchmesser (NB): Die Stahlflansch-Abmessungen werden in Abhängigkeit vom Nenndurchmesser des anzuschließenden Rohres gewählt. Dies ist die Grundlage für eine korrekte Verbindung.
3. Lochdurchmesser und Lochanzahl: Der Durchmesser und die Anzahl der Löcher auf dem Flansch werden normgerecht ausgelegt. Diese Merkmale stellen sicher, dass der Flansch zu den Schraubverbindungen der zugehörigen Rohrleitung passt.
4. Materialqualität: Die Materialqualität von Stahlflanschen muss den Anforderungen der Anwendung entsprechen. In Umgebungen mit hohem Druck und häufigen Temperaturschwankungen werden robustere Materialien bevorzugt.
5. Einhaltung der Normen: Stahlflansche werden in der Regel gemäß internationalen Normen wie ASME B16.5, DIN 2633, EN 1092-1 hergestellt. Diese Normen definieren Anforderungen an Abmessungen, Druckstufen und Materialeigenschaften.

Welche technischen Merkmale sind bei der Auswahl von Stahlflanschen wichtig?

Die bei der Auswahl eines Stahlflansches zu berücksichtigenden technischen Merkmale hängen von den Anforderungen der Anwendung und der Arbeitsumgebung ab. Nachfolgend sind die wichtigsten Kriterien aufgeführt, die bei der Auswahl eines Stahlflansches zu berücksichtigen sind:

1. Druck- und Temperaturbeständigkeit: Die Stahlflansch-Gewichte und die Materialqualität müssen den Druck- und Temperaturwerten des Systems standhalten, in dem sie eingesetzt werden.
2. Materialart: Die bei der Herstellung des Flansches verwendete Stahlsorte muss so gewählt werden, dass sie korrosiven Umgebungen oder hohen Temperaturen standhalten kann. Beispielsweise werden Edelstahlflansche in chemischen und maritimen Umgebungen bevorzugt.
3. Normenkonformität: Es ist zu überprüfen, ob der ausgewählte Stahlflansch internationalen Normen entspricht. Dies verhindert Kompatibilitätsprobleme bei der Montage.
4. Abmessungen und Gewicht: Die Stahlflansch-Abmessungen müssen den Anforderungen der Rohrleitung entsprechen. Darüber hinaus sind die Flansch-Gewichte auch im Hinblick auf Transportierbarkeit und Montagefreundlichkeit von Bedeutung.
5. Dichtleistung: Die Leistung der in der Flanschverbindung verwendeten Dichtungen und Spannmittel ist in Bezug auf die Dichtheit zu bewerten.
6. Kosten und Lieferzeit: Die Kosten und die Lieferzeit des Stahlflansches sind im Hinblick auf eine termingerechte Projektausführung zu berücksichtigen.


Herausforderungen im Herstellungsprozess von Stahlflanschen

Die Herstellung von Stahlflanschen erfordert hohe Präzision und die Einhaltung strenger Qualitätsstandards. Die wichtigsten Herausforderungen im Produktionsprozess sind:

1. Materialauswahl: Die Auswahl des geeigneten Materials ist für die Haltbarkeit und Leistung des Flansches von entscheidender Bedeutung. Eine falsche Materialwahl kann die Lebensdauer des Produkts verkürzen.
2. Maßhaltigkeit: Die Stahlflansch-Abmessungen müssen mit millimetergenauer Präzision gefertigt werden. Bereits ein kleiner Fehler kann bei der Montage zu großen Problemen führen.
3. Wärmebehandlungsprozesse: Die zur Erhöhung der Festigkeit des Flansches angewendeten Wärmebehandlungsprozesse erfordern eine korrekte Einstellung von Temperatur und Dauer. Fehler in diesen Prozessen können zu Schwachstellen in der Materialstruktur führen.
4. Oberflächenqualität: Die Oberflächen von Stahlflanschen müssen glatt und frei von Unebenheiten sein. Oberflächenfehler können die Verbindungsleistung negativ beeinflussen.
5. Einhaltung der Normen: Im Herstellungsprozess muss die vollständige Einhaltung der internationalen Normen gewährleistet sein. Eine nicht normgerechte Produktion kann die Verwendbarkeit des Produkts einschränken.
6. Kosten- und Zeitmanagement: Die Herstellung von Stahlflanschen kann ein kostenintensiver Prozess sein. Gleichzeitig stellt die Sicherstellung einer schnellen Lieferung gemäß den Kundenanforderungen eine weitere Herausforderung dar.

Stahlflansche haben als industrielle Verbindungselemente ein breites Einsatzspektrum. Mit der Lazer kesim-Technologie hochpräzise bearbeitete Stahlflansche gewährleisten in sämtlichen Projekten eine perfekte Passgenauigkeit. Als Deha Metal bieten wir bei der Herstellung von Stahlflanschen mittels Lazer kesim Lösungen, bei denen Qualität und Haltbarkeit im Vordergrund stehen.

Die richtige Auswahl und Montage von Stahlflanschen ist für die Sicherheit und Effizienz industrieller Anwendungen von großer Bedeutung. Die Stahlflansch-Gewichte, Abmessungen und technischen Eigenschaften sollten entsprechend den Anforderungen jedes Projekts bewertet werden. Die im Produktionsprozess auftretenden Herausforderungen können dank erfahrener Hersteller und geeigneter Qualitätskontrollen minimiert werden. So nehmen Stahlflansche als langlebige und zuverlässige Lösung ihren Platz in industriellen Systemen ein.
