Abkantbiegen

Ein in der Metallbearbeitungsbranche häufig gehörter Begriff, die Abkantbiegung, hat in industriellen Produktionsprozessen eine große Bedeutung. Dieses Verfahren, das eine präzise Formgebung von Metallblechen ermöglicht, bietet sowohl Gestaltungsfreiheit als auch eine Reduzierung der Produktionskosten.

Was ist Abkantbiegung?

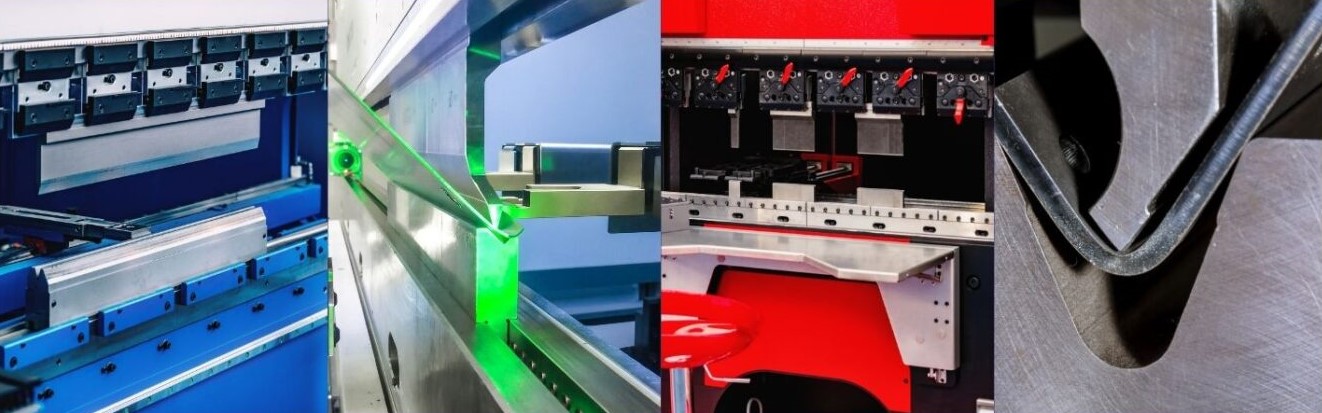

Abkantbiegung ist die Bezeichnung für den Vorgang, bei dem Metallbleche in bestimmten Winkeln und Maßen durch Biegen geformt werden. Dieser Vorgang wird mit speziellen Maschinen durchgeführt, die als „Abkant“ bezeichnet werden. Abkantpressen biegen das Metall mit Hilfe von Ober- und Unterwerkzeugen, indem sie es pressen und so den gewünschten Winkel und die gewünschte Form erzeugen. Dieses Verfahren wird insbesondere für die Bearbeitung von Blechtafeln bevorzugt.

Betrachtet man die Frage, was Abkantbiegung ist, aus einer anderen Perspektive, so zeigt sich, dass dieses Verfahren in der Metallbearbeitungsbranche standardisierte und präzise Lösungen bietet. Dieses Verfahren spielt eine wichtige Rolle in der Produktion und wird in zahlreichen Branchen wie Bau, Automobil, Haushaltsgeräte, Elektronik und vielen weiteren eingesetzt.


Wie wird Abkantbiegung durchgeführt?

Der Abkantbiegungs-Vorgang besteht aus einigen grundlegenden Schritten. Hier sind die Phasen, die erklären, wie der Abkantbiegungsprozess abläuft:

1. Konstruktion und Planung

Die Abkantbiegung beginnt mit der Konstruktions- und Planungsphase. Die endgültige Form und die Abmessungen des Produkts werden mit CAD-Programmen (Computer-Aided Design) gezeichnet. In dieser Phase werden Biegewinkel, Biegelänge und andere Details festgelegt.

2. Materialauswahl

Die Art und Dicke des bei der Bearbeitung verwendeten Blechmaterials sind wichtige Faktoren, die den Erfolg des Biegevorgangs beeinflussen. Materialien wie Stahl, Aluminium und Edelstahl werden häufig für die Abkantbiegung verwendet.

3. Werkzeug- und Maschineneinstellungen

Abkantpressen werden entsprechend den Eigenschaften des zu bearbeitenden Materials eingestellt. Ober- und Unterwerkzeuge werden passend zur Konstruktion gewählt und der Biegedruck wird eingestellt. Diese Einstellungen beeinflussen direkt die Genauigkeit des Vorgangs.

4. Biegevorgang

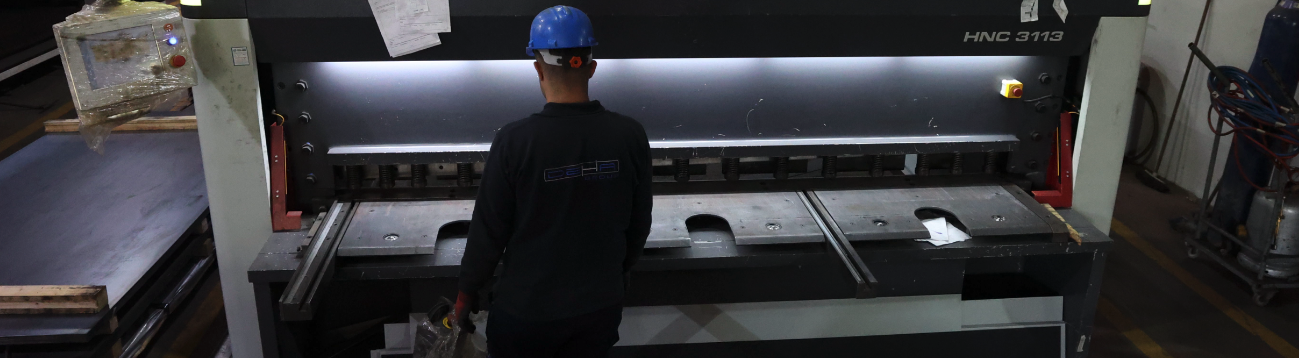

Das Material wird in die Abkantpresse eingelegt und durch das Oberwerkzeug im vorgegebenen Winkel gebogen. Der Bediener überwacht den Vorgang und stellt so die Genauigkeit der Biegung sicher. Beim Einsatz von CNC-Abkantpressen läuft dieser Prozess automatisch und mit hoher Präzision ab.

5. Kontrolle und Nachbearbeitung

Nach Abschluss des Biegevorgangs wird das Produkt mit Messgeräten kontrolliert. Falls erforderlich, werden zusätzliche Bearbeitungsschritte durchgeführt und das Produkt wird für den Endgebrauch bereitgemacht.


Prozessschritte der Abkantbiegung

Die Abkantbiegung ist ein Prozess, der in jeder Phase Sorgfalt und Fachwissen erfordert. Die Phasen dieses Prozesses lassen sich wie folgt zusammenfassen:

1. Vorbereitung: Reinigung und Vermessung des Materials.
2. Programmierung: Bei CNC-Maschinen werden die benötigten Codes und Programme für den Vorgang vorbereitet.
3. Prototypenfertigung: Mit der testweisen Herstellung des ersten Produkts wird die Richtigkeit des Vorgangs überprüft.
4. Produktion: In der Serienproduktion werden Teile mit denselben Qualitätsstandards gefertigt.
5. Prüfung: Die hergestellten Teile werden Qualitätskontrollprozessen unterzogen.

Diese Prozesse beeinflussen direkt die Qualität und die Lebensdauer des Produkts. Eine korrekte Planung und Ausführung spielt eine kritische Rolle für den Erfolg der Abkantbiegung.


Welche Abkantbiegungstechniken gibt es?

Beim Abkantbiegen können verschiedene Techniken eingesetzt werden. Diese Techniken können je nach Produktdesign und Verwendungszweck variieren. Hier sind die am häufigsten verwendeten Abkantbiegungstechniken:

1. Luftbiegen

Beim Luftbiegen wird das Material vom Oberwerkzeug in Richtung Unterwerkzeug gedrückt und so gebogen. Bei diesem Verfahren wird das Material nicht vollständig zwischen den Werkzeugen eingespannt. Daher kann der Biegewinkel je nach Maschineneinstellung variiert werden.

2. Gesenkbiegen

Bei dieser Technik steht das Metallblech in vollständigem Kontakt mit dem Unterwerkzeug, und das Oberwerkzeug biegt das Material entsprechend der Form des Unterwerkzeugs. Sie wird bevorzugt, um präzisere und exaktere Ergebnisse zu erzielen.

3. Schrägbiegen

Das Schrägbiegen wird eingesetzt, um Metallbleche in einem bestimmten Neigungswinkel zu formen. Es ist besonders für komplexe Designs geeignet.

4. Folge- bzw. Mehrfachbiegen

Dieses Verfahren wird eingesetzt, wenn das Metallblech mehrere Biegestellen aufweist. Jede Zone des Teils wird nacheinander bearbeitet, bis die gewünschte Endform erreicht ist.


Welche Vorteile bietet die Abkantbiegung?

Die Abkantbiegung bietet zahlreiche Vorteile für Produktionsprozesse. Hier einige der Vorteile dieser Methode:

1. Präzision und Qualität

CNC-gesteuerte Abkantpressen arbeiten mit hoher Präzision und fertigen jedes Mal Produkte mit denselben Standards. Das steigert die Produktqualität.

2. Einsparungen

Die Abkantbiegung minimiert Materialverschwendung und senkt die Produktionskosten. Außerdem sorgt sie dank kurzer Produktionszeiten für Zeitersparnis.

3. Flexibilität

Diese Methode lässt sich leicht an unterschiedliche Designs und komplexe Formen anpassen. Metallbleche können in verschiedenen Winkeln und Formen gebogen werden.

 4. Breites Anwendungsspektrum

Die Abkantbiegung kann in vielen Branchen eingesetzt werden, etwa im Bauwesen, in der Automobilindustrie, Luftfahrt, Elektronik und anderen. Diese Vielseitigkeit macht das Verfahren besonders wertvoll.

5. Langlebigkeit

Die Abkantbiegung bewahrt die strukturelle Integrität der Metallbleche und ermöglicht die Herstellung langlebiger Produkte. Dies wiederum erlaubt die Produktion langlebiger und zuverlässiger Bauteile.

In welchen Bereichen wird Abkantbiegung eingesetzt?

Die Abkantbiegung ist ein wichtiges Fertigungsverfahren, das eine präzise Biegung von Metallteilen ermöglicht. Sie wird in verschiedenen Bereichen der Industrie in der Regel zur Formgebung von Blechmetallen durch Biegen eingesetzt.

Die Einsatzbereiche der Abkantbiegung lassen sich wie folgt zusammenfassen:

1. Automobilindustrie: Sie wird häufig zur Formgebung von Fahrzeugrahmen, Karosserieteilen und Komponenten im Motorraum verwendet.
2. Luftfahrt- und Verteidigungsindustrie: Sie ist bei der Herstellung von Bauteilen mit hohen Präzisionsanforderungen von großer Bedeutung. Flugzeugrümpfe, Tragflächen und andere Sektionen werden häufig durch Abkantbiegung geformt.
3. Möbel und Dekoration: Sie wird bei der Gestaltung von Metallmöbeln und dekorativen Elementen eingesetzt.
4. Elektro- und Elektronikbereich: Schaltschrankgehäuse, Regalsysteme und Schutzgehäuse werden in der Regel mit der Abkantbiegung hergestellt.
5. Weiße Ware: Sie wird bei der Formgebung von Bauteilen für Haushaltsgeräte wie Waschmaschinen, Kühlschränke und Öfen bevorzugt.


Wie werden mechanische und hydraulische Abkantpressen zum Biegen von Blechen eingesetzt?

Mechanische Abkantbiegung Mechanische Abkantpressen sind für ihre Energieeffizienz und hohe Arbeitsgeschwindigkeit bekannt. Bei diesen Maschinen:

• Wird ein Drehmomentübertragungssystem zur Bewegung eingesetzt.
• Werden sie bevorzugt, wenn große Stückzahlen produziert werden sollen.
• Können weniger komplexe Biegeprojekte auf mechanischen Abkantpressen schneller abgeschlossen werden.

Hydraulische Abkantbiegung Abkantpressen mit Hydrauliksystem treten bei Arbeiten mit höheren Präzisionsanforderungen in den Vordergrund. Bei diesen Maschinen:

• Wird die Bewegung mit Hilfe von Hydraulikzylindern erzeugt.
• Können komplexere und mehrfache Biegevorgänge problemlos durchgeführt werden.
• Werden sie bevorzugt, wenn hohe Kraft erforderlich ist.

Der große Vorteil hydraulischer Abkantpressen ist ihre Fähigkeit, mit präzisen Maßen zu arbeiten. Dies gehört zu den auffälligsten Antworten auf die Frage Was ist Abkantbiegung.


Wie erfolgt die Formgebung nach dem Biegen mit der Abkantpresse?

Nach dem Metallbiegevorgang werden folgende Schritte befolgt:

1. Kontrolle der Formgebung: Es wird überprüft, ob die durchgeführte Biegung dem Projekt entspricht. Besonders die mit hydraulischen Abkantpressen erzielte Präzision wird kontrolliert.
2. Oberflächenbearbeitung: Etwaige Verformungen oder Unebenheiten nach dem Biegen werden beseitigt. Dieser Vorgang wird in der Regel durch Schaben oder Schleifen durchgeführt.
3. Abschließende Kontrollen: Das Teil durchläuft eine letzte Prüfphase, um zu prüfen, ob es den Zeichnungen und Maßen entspricht.
4. Zusätzliche Bearbeitungen: Das Metallteil kann durch zusätzliche Schritte wie Lackieren, Schweißen oder Montage fertiggestellt werden.


Welche Größe sollte eine Abkantpresse haben?

Einer der wichtigen Faktoren, auf die beim Kauf einer Abkantpresse geachtet werden sollte, ist deren Größe und Kapazität. Dies beantwortet auch die Fragen, was Abkantbiegung ist und warum sie wichtig ist:

• Teileabmessungen: Die Länge der zu bearbeitenden Metallteile bestimmt die Arbeitsbreite der Maschine.
• Materialdicke: Wenn Sie mit dicken und hochfesten Materialien arbeiten, sollte das Pressdruckvermögen (Tonnage) Ihrer Maschine hoch sein.
• Präzisionsanforderungen: Wenn mit präzisen Maßen gearbeitet wird, sind hydraulische Abkantpressen die geeignetere Wahl.

Bei der Wahl der Maschinengröße sollten auch der vorhandene Arbeitsbereich und das Produktionsvolumen berücksichtigt werden.

Welche Eigenschaften sollte der Aufbau einer Abkantpresse haben?

Beim Kauf einer Abkantpresse sollten folgende Merkmale in ihrem Aufbau vorhanden sein:

1. Stabilität und Langlebigkeit: Der Maschinenkörper sollte mit hoher Festigkeit konstruiert sein. Dies sorgt für eine lange Lebensdauer der Maschine.
2. Präzision: Vor allem bei hydraulischen Modellen ist die Fähigkeit zu präzisen Messungen von großer Bedeutung.
3. Automatisierungsoptionen: Das Vorhandensein von Automatisierungselementen wie CNC-Steuerungssystemen erhöht die Prozesseffizienz.
4. Bedienerfreundlichkeit: Ein Design sollte bevorzugt werden, das von den Bedienern leicht gesteuert werden kann.
5. Wartungsfreundlichkeit: Die Maschinenteile sollten leicht zu warten sein, und bei Störungen sollte eine schnelle Intervention möglich sein.

Abkantpressen spielen in der modernen industriellen Fertigung eine sehr wichtige Rolle. Die Wahl der richtigen Maschine und Methode steigert die Produktionseffizienz und minimiert gleichzeitig die Kosten. Die Abkantbiegung-Technologie bietet eine äußerst wichtige Lösung für Unternehmen, die hohe Präzision und Langlebigkeit suchen.
