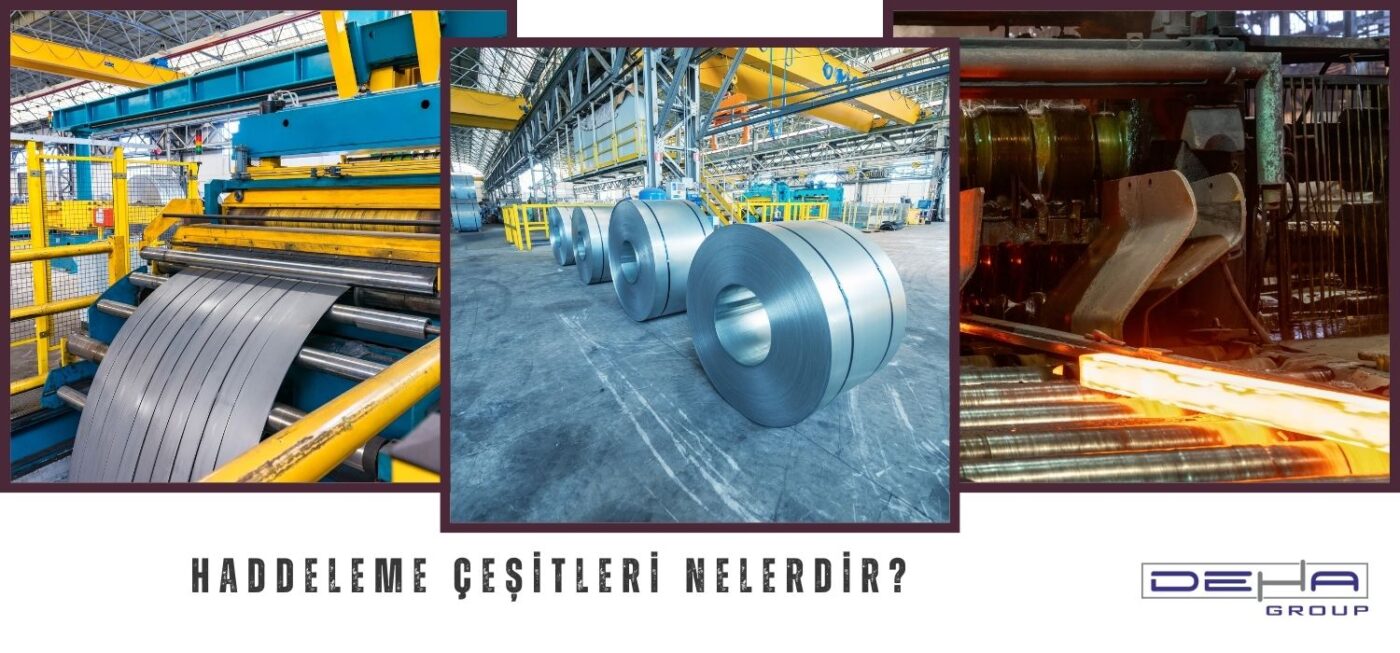

Walzen ist das Verfahren, bei dem Metalle zwischen Zylindern zusammengedrückt werden, um sie in einer bestimmten Dicke und Form zu erhalten. Dieser Vorgang hilft dem Metall, die gewünschte Form anzunehmen und seine mechanischen Eigenschaften zu verbessern. Der Walzprozess wird in zwei Hauptkategorien unterteilt: Warmwalzen und Kaltwalzen.
Das Warmwalzen ist ein Verfahren zur Bearbeitung von Metall bei hohen Temperaturen. Die Temperatur des Metalls liegt unterhalb seines Schmelzpunktes, befindet sich jedoch auf einem hohen Niveau. Während dieses Prozesses nehmen die Fließeigenschaften des Metalls zu, sodass es sich leichter formen und bearbeiten lässt. Dieses Verfahren trägt dazu bei, Unregelmäßigkeiten in der Kristallstruktur des inneren Gefüges des Metalls zu verringern und dem Metall eine homogenere Struktur zu verleihen. Warmwalzen wird in der Regel bei Metallen wie Stahl, Aluminium und Kupfer angewendet.
Warmwalzprozess
Erwärmen: Der Metallblock oder Ingot wird vor dem Warmwalzprozess auf eine bestimmte Temperatur erhitzt. Diese Temperatur liegt in der Regel zwischen 60 % und 80 % der Schmelztemperatur des Metalls. Für Stahl kann diese Temperatur beispielsweise etwa 1100–1250 °C betragen. Das Erwärmen erleichtert die plastische Deformation des Metalls und erhöht seine Formbarkeit.
Walzen: Das erhitzte Metall wird zwischen zwei oder mehr Walzen hindurchgeführt. Diese Walzen drehen sich und verringern mit der auf das Metall ausgeübten Kraft dessen Dicke, während die Breite vergrößert wird. Die Walzgerüste ermöglichen die Herstellung des Metalls in den gewünschten Formen und Abmessungen.
Abkühlen: Nachdem der Walzvorgang abgeschlossen ist, wird das Metall in der Regel kontrolliert abgekühlt. Dieser Abkühlprozess zielt darauf ab, die Kristallstruktur des Metalls zu ordnen und die gewünschten mechanischen Eigenschaften zu erreichen. Die Abkühlung kann durch verschiedene Verfahren wie natürliche Luftkühlung oder Wasserkühlung erfolgen.
Vorteile des Warmwalzens
Bearbeitbarkeit: Hohe Temperaturen erhöhen die Formgebungsfähigkeit des Metalls. Da die Fließfähigkeit des Metalls zunimmt, können Produkte mit komplexeren und feineren Details hergestellt werden.
Verbesserung der inneren Struktur: Warmwalzen sorgt durch die Verringerung von Unregelmäßigkeiten in der Kristallstruktur im Inneren des Metalls für ein homogeneres Gefüge. Dies verbessert die mechanischen Eigenschaften und die Festigkeit des Metalls.
Große Produktabmessungen: Warmwalzen ermöglicht die Herstellung von großdimensionierten und langen Metallprodukten. Dies ist insbesondere für große Profile und Rohre, die im Bausektor verwendet werden, von Bedeutung.
Kosteneffizienz: Warmwalzen ermöglicht die schnelle Bearbeitung großer Metallmengen. Dies kann die Produktionskosten senken und den Produktionsprozess effizienter gestalten.
Anwendungsbereiche des Warmwalzens
Bausektor: Große Stahlprofile, Träger, Stützen und andere Bauelemente werden in der Regel durch Warmwalzen hergestellt.
Automobilindustrie: Karosserieteile, Fahrgestellkomponenten und andere Metallteile werden durch Warmwalzen geformt.
Energiesektor: Beim Rohr- und Profilherstellungsprozess wird häufig Warmwalzen eingesetzt. Insbesondere Rohre und Verbindungselemente, die für den Energiesektor erforderlich sind, werden mit diesem Verfahren produziert.
Warmwalzverfahren
Horizontalwalzen: Das Metall wird zwischen horizontal angeordneten Walzen bearbeitet. Dieses Verfahren wird in der Regel bei der Herstellung großer Metallbleche und -bänder verwendet.
Vertikalwalzen: Das Metall wird zwischen vertikal angeordneten Walzen bearbeitet. Dieses Verfahren wird meist bei der Herstellung von Rohren und Profilen bevorzugt.
Warmwalzen erhöht die Formbarkeit und Bearbeitbarkeit des Metalls und ermöglicht gleichzeitig die Herstellung großdimensionierter und widerstandsfähiger Produkte. Dieses Verfahren bietet in verschiedenen Industriezweigen ein breites Spektrum an Anwendungsmöglichkeiten.
Das Kaltwalzen ist ein Verfahren, bei dem Metall bei einer Temperatur nahe der Raumtemperatur verarbeitet wird. Während dieses Prozesses liegt die Temperatur des Metalls deutlich unter seinem Schmelzpunkt und ist in der Regel nahe der Raumtemperatur oder etwas höher. Kaltwalzen ermöglicht eine dünnere und präzisere Formgebung des Metalls. Außerdem verbessert es die mechanischen Eigenschaften, die Oberflächenqualität und die Haltbarkeit des Metalls. Kaltwalzen wird insbesondere bei der Herstellung von dünnen Blechen, Bändern und Bauteilen mit hohen Präzisionsanforderungen eingesetzt.
Der Kaltwalzprozess
Vorwärmen (falls erforderlich): Der Kaltwalzprozess erfordert in der Regel keine vorherige Erwärmung des Metalls. In einigen Fällen kann jedoch eine geringe Vorwärmung durchgeführt werden, um eine bessere Umformbarkeit des Metalls zu erreichen.
Walzen: Das Metall wird im kalten Zustand zwischen zwei oder mehr rotierenden Walzen hindurchgeführt. Diese Walzen verringern die Dicke und vergrößern die Breite des Metalls. Die beim Kaltwalzen aufgebrachten Kräfte verdichten die Kristallstruktur des Metalls und ermöglichen so dessen Formgebung.
Oberflächenbearbeitung: Rauigkeiten und Fehler, die während des Kaltwalzens an der Metalloberfläche entstehen können, werden in der Regel durch zusätzliche Oberflächenbearbeitungen korrigiert. Zu diesen Verfahren können Schleifen, Polieren und Beschichten gehören.
Kühlung und Endbearbeitung: Nach Abschluss des Walzvorgangs wird das Metall in der Regel in einer kontrollierten Umgebung abgekühlt. Der Kühlprozess ist wichtig, um die Kristallstruktur des Metalls und seine endgültigen physikalischen Eigenschaften zu verbessern. Außerdem werden die endgültige Form und die Abmessungen des Metalls durch zusätzliche Bearbeitungsschritte überprüft und korrigiert.
Vorteile des Kaltwalzens
Dünne und präzise Formgebung: Kaltwalzen ermöglicht die Bearbeitung des Metalls in sehr dünnen und präzisen Abmessungen. Dies ist ein großer Vorteil bei der Herstellung von Produkten mit engen Toleranzen.
Oberflächenqualität: Der Kaltwalzprozess verbessert die Oberflächenqualität des Metalls. Die Rauigkeit der Metalloberfläche wird verringert und eine glattere Oberfläche erzielt, was sowohl aus ästhetischer als auch aus funktionaler Sicht wichtig sein kann.
Mechanische Eigenschaften: Kaltwalzen erhöht die Festigkeit und Härte des Metalls. Während des Prozesses wird die Kristallstruktur des Metalls verdichtet, wodurch sich die mechanischen Eigenschaften des Metalls verbessern.
Kleine Produktionsmengen: Kaltwalzen eignet sich für kleine Produktionsserien, und mit diesem Verfahren können Produkte mit hoher Präzision schnell hergestellt werden.
Anwendungsbereiche des Kaltwalzens
Automobilindustrie: Dünne und präzise Metallteile werden im Automobilsektor als Rahmenelemente, Motorteile und andere Komponenten verwendet.
Elektronikindustrie: Dünne Metallbleche und Verbindungselemente, die in elektronischen Geräten verwendet werden, werden durch Kaltwalzen hergestellt.
Verpackung: Metallverpackungsmaterialien, insbesondere dünne und widerstandsfähige Bänder und Bleche, werden durch Kaltwalzen hergestellt.
Methoden des Kaltwalzens
Bänderwalzen: Metallbänder werden in einer bestimmten Breite und Dicke hergestellt. Diese Bänder werden insbesondere in der Automobil- und Elektronikindustrie häufig eingesetzt.
Blechwalzen: Metallbleche werden mit dem Kaltwalzverfahren mit ebenen und glatten Oberflächen hergestellt. Diese Bleche finden in verschiedenen Industriezweigen für unterschiedliche Anwendungen Verwendung.
Kaltwalzen von Rohren: Metallrohre werden durch Kaltwalzen mit dünnen Wandstärken und hoher Präzision hergestellt. Diese Rohre werden in der Regel in der Automobil- und Bauindustrie eingesetzt.
Nachteile des Kaltwalzverfahrens
Hoher Energieverbrauch: Das Kaltwalzverfahren erfordert eine Bearbeitung des Metalls mit hohem Energieeinsatz, was die Energiekosten erhöhen kann.
Bearbeitungseinschränkungen: Einige Metalle können während des Kaltwalzprozesses schwer zu bearbeiten sein, was zu Einschränkungen in der Bearbeitbarkeit führen kann.
Kaltwalzen ist ein ideales Verfahren für Metallbearbeitungsanwendungen, die hohe Präzision und Oberflächenqualität erfordern. Durch diesen Prozess werden die mechanischen Eigenschaften und die Haltbarkeit des Metalls erhöht, sodass es in verschiedenen industriellen Anwendungen eingesetzt werden kann.
Das kontinuierliche Walzen ist ein Walzverfahren, bei dem Metallbänder oder -bleche in einer durchgehenden Produktionslinie verarbeitet werden. Dieses Verfahren ermöglicht die kontinuierliche Umformung des Metalls und erlaubt in der Regel die schnelle und effiziente Herstellung großer Produktmengen. Kontinuierliches Walzen ist eine fortschrittliche Technologie, die in der Metallverarbeitungsindustrie eingesetzt wird, um hohe Effizienz, Konstanz und niedrige Kosten zu gewährleisten.
Kontinuierlicher Walzprozess
Herstellung von Ingots oder Halbzeugen
Der kontinuierliche Walzprozess beginnt in der Regel in der ersten Phase des Metalls in Form eines Ingots oder Halbzeugs. Dieses Halbzeug sind Metallblöcke oder -bänder, die durch Verfahren wie Warmwalzen oder Gießen gewonnen werden.
Die Temperatur und Form des Metalls werden für die nachfolgenden Bearbeitungsschritte optimiert.
Erwärmung
Metallbänder werden vor dem Eintritt in die kontinuierliche Walzstraße erhitzt. Diese Erwärmung erfolgt, um die Fließfähigkeit und Bearbeitbarkeit des Metalls zu erhöhen.
Die Erwärmung erfolgt in der Regel mit Verfahren wie Induktionsöfen oder Gasöfen und bringt die Temperatur des Metalls auf ein für den Walzprozess geeignetes Niveau.
Kontinuierliche Walzstraße
Das Metallband wird in der kontinuierlichen Walzstraße zwischen einer Reihe rotierender Walzen hindurchgeführt. Diese Walzen sorgen dafür, dass das Metall auf die gewünschte Dicke und Breite gebracht wird.
Die kontinuierliche Walzstraße umfasst in der Regel eine Reihe von Walzgerüsten, Kühlaggregaten und Steuersystemen. Diese Systeme gewährleisten die kontinuierliche Bearbeitung des Metalls und die hohe Qualität des Endprodukts.
Kühlung
Das Metallband wird während und nach dem Walzvorgang kontrolliert abgekühlt. Dieser Kühlprozess ist wichtig, um die mechanischen Eigenschaften und die Kristallstruktur des Metalls zu beeinflussen.
Die Kühlung erfolgt in der Regel mit Wasser oder Luft und kann die Oberflächenqualität des Metalls beeinflussen.
Endbearbeitung
Nach dem Walzen und Kühlen wird das Metallband in der Regel weiteren Bearbeitungsschritten unterzogen. Zu diesen Prozessen gehören Oberflächenreinigung, Schneiden, Beschichten und Qualitätskontrolle.
Metallbänder werden in der Regel auf bestimmte Abmessungen zugeschnitten und verpackt.
Vorteile des kontinuierlichen Walzens
Hohe Effizienz: Kontinuierliches Walzen ermöglicht die unterbrechungsfreie Bearbeitung des Metalls. Dies beschleunigt den Produktionsprozess und ermöglicht die schnelle Herstellung großer Produktmengen.
Niedrige Kosten: Kontinuierliches Walzen kann dank der Produktion hoher Stückzahlen die Kosten senken. Die kontinuierliche Bearbeitung optimiert Arbeits- und Energiekosten.
Produktqualität: Kontinuierliches Walzen gewährleistet eine homogene Bearbeitung des Metalls. Dies garantiert eine hohe Qualität und Konstanz der Produkte.
Hohe Genauigkeit und Toleranz: Kontinuierliches Walzen ermöglicht die hochpräzise Bearbeitung des Metalls. Dies trägt zur Herstellung hochwertiger Produkte mit engen Toleranzen bei.
Geringer Abfall: Kontinuierliches Walzen wandelt nahezu das gesamte Metall in Produkt um und minimiert dadurch Materialabfälle.
Anwendungsbereiche des kontinuierlichen Walzens
Automobilindustrie: Autoteile und Fahrgestelle sind Produkte, die hohe Präzision und Festigkeit erfordern. Kontinuierliches Walzen ermöglicht die Produktion solcher Produkte in hohen Stückzahlen.
Verpackung: Metallverpackungsmaterialien, insbesondere dünne und widerstandsfähige Bänder, werden durch kontinuierliches Walzen hergestellt. Diese Materialien werden für die Verpackung von Lebensmitteln und anderen Produkten verwendet.
Bausektor: Metallprofile und Stahlbauelemente, die im Bausektor verwendet werden, werden durch kontinuierliches Walzen hergestellt. Dies ermöglicht die Fertigung großformatiger Produkte mit hoher Festigkeit.
Energiesektor: Im Energiesektor werden Rohre und andere Metallteile durch kontinuierliches Walzen hergestellt. Dies sorgt für hohe Effizienz und Haltbarkeit.
Verfahren des kontinuierlichen Walzens
Bänderwalzen: Wird durch die kontinuierliche Bearbeitung von Metallbändern erreicht. Diese Bänder werden in der Automobil- und Verpackungsindustrie eingesetzt.
Blechwalzen: Ermöglicht die kontinuierliche Bearbeitung breiterer Metallbleche. Diese Bleche werden in verschiedenen Industrien verwendet.
Abwalzen: Wird eingesetzt, um die Dicke des Metalls zu verringern und seine Breite zu erhöhen. Dieses Verfahren ist insbesondere in der Eisen- und Stahlindustrie weit verbreitet.
Kontinuierliches Rohrwalzen: Wird durch die kontinuierliche Bearbeitung von Metallrohren erreicht. Diese Rohre werden im Energie- und Bausektor verwendet.
Kontinuierliches Walzen ist in der Metallverarbeitungsindustrie ein wichtiges Verfahren zur Steigerung von Effizienz, Kostenkontrolle und Produktqualität. Dieses Verfahren ermöglicht die Herstellung großer Mengen gleichbleibender Produkte für verschiedene industrielle Anwendungen.
Das Schopfwalzen ist ein Metallbearbeitungsverfahren, das verwendet wird, um die Dicke des Metalls zu verringern und gleichzeitig seine Breite zu vergrößern. Bei diesem Verfahren wird das Metall zwischen zwei rotierenden Walzen hindurchgeführt, die durch die aufgebrachte Kraft die Umformung des Metalls ermöglichen. Das Schopfwalzen kann eine Bearbeitung des Metalls in Längsrichtung (horizontal) oder Querrichtung (vertikal) ermöglichen und wird vor allem in der Eisen- und Stahlindustrie häufig eingesetzt.
Schopfwalzprozess
Vorbereitung des Metallwerkstoffs
Das für den Prozess zu verwendende Metall sollte zunächst in Form eines Ingot oder Halbfabrikats in den gewünschten Formen und Abmessungen vorliegen. Dieses Material muss vor dem Warm- oder Kaltwalzen auf eine geeignete Temperatur gebracht werden.
Erwärmung (für Warmwalzen)
Wenn Warmwalzen angewendet werden soll, wird das Metall bei hohen Temperaturen erwärmt. Dies erleichtert die Umformung des Metalls. Die Erwärmung erfolgt in der Regel in einem Ofen oder in einer Induktionsanlage.
Walzvorgang
Das Metall wird zwischen zwei oder mehr rotierende Walzen hindurchgeführt. Diese Walzen verringern durch den ausgeübten Druck die Dicke des Metalls und vergrößern seine Breite. Die Bewegung der Walzen steuert den Umformprozess des Metalls.
Die Walzen sind in der Regel glatt, zylindrisch und rotierend ausgeführt. Ihre Bewegung ermöglicht eine kontinuierliche Bearbeitung des Metalls.
Prozessparameter
Walzenspalt: Der Spalt zwischen den Walzen wird so eingestellt, dass die Dicke des Metalls während der Bearbeitung verringert wird. Dieser Spalt bestimmt, wie dick oder dünn das Metall nach dem Walzen sein wird.
Walzgeschwindigkeit: Die Drehgeschwindigkeit der Walzen beeinflusst die Bearbeitungsgeschwindigkeit des Metalls. Diese Geschwindigkeit bestimmt, wie schnell das Metall umgeformt wird.
Druck und Kraft: Die auf die Walzen ausgeübte Kraft beeinflusst die Umformbarkeit und die Dicke des Metalls. Diese Kraft sorgt dafür, dass das Metall gleichmäßig umgeformt wird.
Kühlung und Nachbehandlung
Nach Abschluss des Walzvorgangs wird das Metall in der Regel kontrolliert abgekühlt. Dieser Kühlprozess ist wichtig, um die Kristallstruktur und die mechanischen Eigenschaften des Metalls zu verbessern.
Anschließend kann das Metall weiteren Bearbeitungsschritten unterzogen werden. Zu diesen Schritten gehören Oberflächenreinigung, Schneiden, Polieren und Beschichten.
Vorteile des Schopfwalzens
Schnelle Produktion: Das Schopfwalzen ermöglicht eine schnelle Bearbeitung des Metalls. Dies macht die Herstellung großer Stückzahlen in kurzer Zeit möglich.
Große Abmessungen: Dieses Verfahren eignet sich für die Produktion großdimensionierter Metallprodukte. Insbesondere im Bau- und Automobilsektor wird es zur Herstellung großer Metallprofile und Rohre verwendet.
Homogene Produktqualität: Das Schopfwalzen sorgt für eine homogene Bearbeitung des Metalls. Dies erhöht die Qualitätskontrolle und die Konsistenz der Produkte.
Kosteneffizienz: Durch einen kontinuierlichen Produktionsprozess werden Arbeits- und Energiekosten optimiert. Dies kann bei der Massenproduktion die Kosten senken.
Verbesserte mechanische Eigenschaften: Die bei der Umformung des Metalls entstehenden Spannungen und die Veränderung der Kristallstruktur verbessern die mechanischen Eigenschaften des Produkts.
Anwendungsbereiche des Schopfwalzens
Bausektor
Große Stahlprofile, Träger und Stützen werden häufig mit dem Schopfwalzverfahren hergestellt. Diese Produkte werden in Bauprojekten eingesetzt, die hohe Festigkeit und große Abmessungen erfordern.
Automobilindustrie
Große Metallteile, Fahrwerkselemente und Rohre, die im Automobilsektor verwendet werden, werden durch Schopfwalzen hergestellt. Dies gewährleistet hohe Festigkeit und Sicherheit.
Energiesektor
Rohre und andere Metallteile für den Energiesektor werden durch Schopfwalzen produziert. Diese Teile werden in Anwendungen wie Energieübertragungsleitungen und Kraftwerken eingesetzt.
Methoden des Schopfwalzens
Horizontales Schopfwalzen
Das Metall wird zwischen horizontal rotierenden Walzen hindurchgeführt. Diese Methode wird in der Regel für die Herstellung von Metallblechen und -bändern verwendet.
Vertikales Schopfwalzen
Das Metall wird zwischen vertikal rotierenden Walzen hindurchgeführt. Diese Methode wird bevorzugt bei der Herstellung von Rohren und Profilen eingesetzt.
Doppel-Vertikal-Schopfwalzen
Das Metall wird in einem System bearbeitet, in dem sowohl horizontale als auch vertikale Walzen vorhanden sind. Diese Methode wird für die Herstellung von Produkten mit komplexeren Formen und Abmessungen verwendet.
Nachteile des Schopfwalzens
Hoher Energieverbrauch: Das Schopfwalzen erfordert zur Umformung des Metalls einen hohen Energieeinsatz, was die Energiekosten erhöhen kann.
Bearbeitungsgrenzen: Einige Metalle können während des Schopfwalzens schwer zu bearbeiten sein, was zu Einschränkungen in der Bearbeitbarkeit führen kann.
Oberflächenqualität: Beim Schopfwalzen können auf der Metalloberfläche Rauigkeiten entstehen. Dies kann zusätzliche Oberflächenbearbeitungen erforderlich machen.
Das Schopfwalzen ermöglicht eine schnelle und effiziente Umformung von Metall und macht die Herstellung großdimensionierter und widerstandsfähiger Produkte möglich. Dieses Verfahren bietet ein breites Spektrum an Einsatzmöglichkeiten für verschiedene industrielle Anwendungen.
