Jet Grout ist eine fortschrittliche Technik, die bei Bodenverbesserungs- und Bodenverstärkungsarbeiten eingesetzt wird. Bei diesem Verfahren wird Zementsuspension mit hohem Druck in den Boden injiziert. Das Jet-Grout-Verfahren basiert darauf, mit einer speziell entwickelten Bohrmaschine ein Loch in den Boden herzustellen und anschließend durch dieses Loch Zementsuspension mit hohem Druck (in der Regel 200–400 bar) zu injizieren. Die unter hohem Druck eingebrachte Zementsuspension zerstört die innere Struktur des Bodens, sorgt für eine intensive Vermischung von Zement und Boden und bewirkt dadurch eine Verfestigung des Bodens. Auf diese Weise werden im Boden zylindrische Säulen gebildet, die mit Zementsuspension gefüllt sind. Diese Säulen erhöhen die Tragfähigkeit des Bodens und gewährleisten dessen Wasserundurchlässigkeit.
Die Jet-Grout-Methode ist eine flexible Technik, die in unterschiedlichen Bodenarten effektiv eingesetzt werden kann. Besonders in Böden wie Sand, Ton und Kies liefert sie erfolgreiche Ergebnisse. Dieses Verfahren verfügt über ein breites Anwendungsspektrum, etwa zur Fundamentverstärkung, beim Bau von unterirdischen Bauwerken, zur Sicherstellung der Wasserundurchlässigkeit und zur Abstützung tiefer Baugruben. Es wird zum Beispiel verwendet, um die Fundamente von Gebäuden und Brücken zu verstärken, die Bodenstabilität beim Tunnel- und U-Bahn-Bau zu gewährleisten und die Dichtigkeit von Talsperren und Wasserbecken zu erhöhen. Jet Grout erhöht die Stabilität von Bauwerken in schwachen Böden, schafft sichere und dauerhafte Untergründe und wird daher in Ingenieurprojekten häufig bevorzugt.
Jet Grouting ist eine der Techniken zur Baugrundverbesserung und -verstärkung, und der Anwendungsprozess besteht aus den folgenden Schritten:

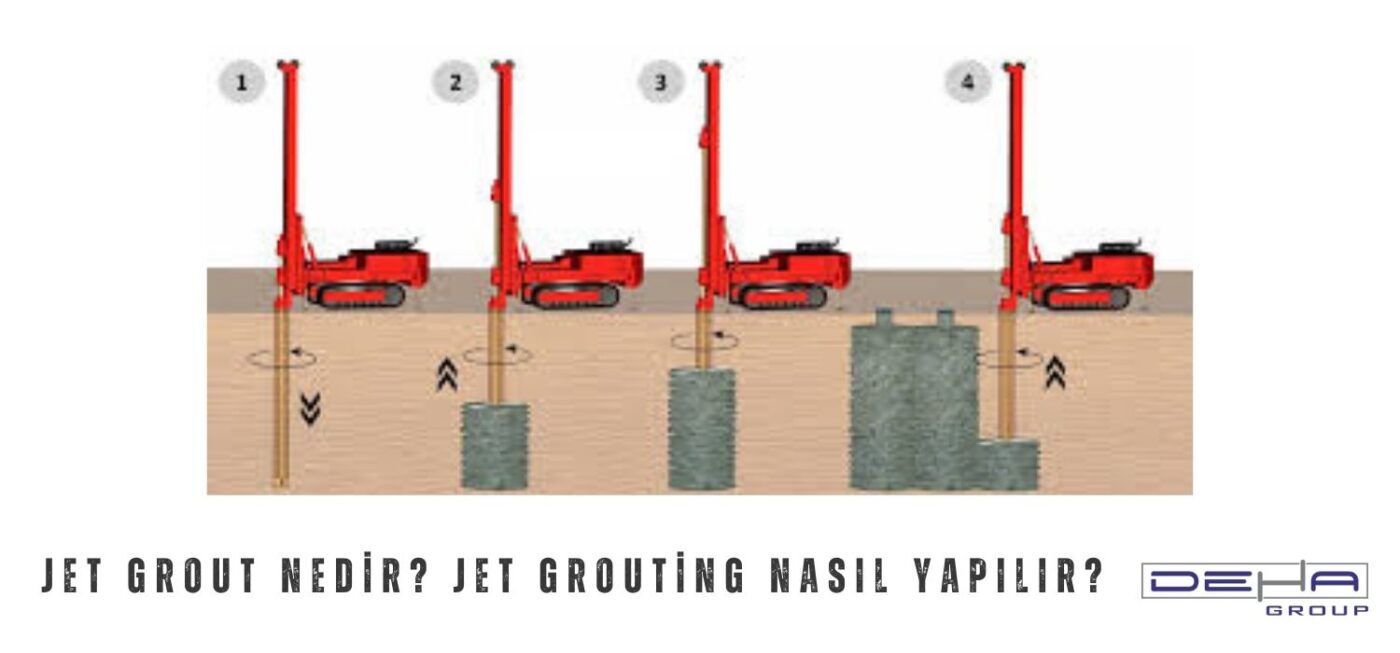

Jet-Grouting-Anwendungsprozess
Bodenbohrung: Bevor der Jet-Grouting-Vorgang beginnt, werden mit einer speziell konstruierten Bohrmaschine Löcher in den Boden gebohrt. Diese Bohrlöcher werden entsprechend der zu behandelnden Bodentiefe und den Anforderungen des Projekts festgelegt. Während des Bohrvorgangs werden der Durchmesser und die Tiefe der Bohrlöcher sorgfältig kontrolliert.
Einbau des Injektionsrohres: Nachdem das Bohrloch hergestellt wurde, wird das Injektionsrohr (jet grout rod) in das Bohrloch eingesetzt. Dieses Rohr ist mit einer Reihe von Düsen ausgestattet, die das Einbringen der Zementsuspension in den Boden ermöglichen. Nachdem das Injektionsrohr bis zur gewünschten Tiefe im Boden abgesenkt wurde, beginnt der Injektionsvorgang.
Hochdruckinjektion: Während der Injektion wird die Zementsuspension mit hohem Druck (in der Regel 200–400 bar) über die Düsen des Injektionsrohres in den Boden eingebracht. Die hochdruckinjizierte Zementsuspension zerstört die natürliche Struktur des Bodens und sorgt für eine gründliche Vermischung von Zement und Boden. Dieses Gemisch bildet im Boden zylindrisch geformte Säulen.
Rohrziehen und Säulenbildung: Mit Abschluss der Injektionsarbeiten wird das Injektionsrohr langsam nach oben gezogen. Während das Rohr gezogen wird, wird die Zementsuspension kontinuierlich weiter in den Boden injiziert. Dieser Prozess sorgt für die Bildung einer durchgehenden und homogenen Säule aus Zement-Boden-Gemisch. Größe und Form der Säule werden durch Faktoren wie Injektionsdruck, Fördermenge der Zementsuspension und Ziehgeschwindigkeit des Rohres kontrolliert.
Erhärtung und Kontrolle: Nach Abschluss der Injektion der Zementsuspension wird eine bestimmte Zeit gewartet, damit die im Boden hergestellten Säulen erhärten können. Diese Zeit variiert je nach Art der Zementsuspension und den Umgebungsbedingungen. Nach Abschluss der Erhärtung werden die Qualität der Säulen und die Wirksamkeit der Baugrundverbesserung kontrolliert.
Jet Grouting ist insbesondere bei Projekten wie der Verstärkung schwacher Böden, der Fundamentverstärkung, der Herstellung von Dichtigkeit gegen Wasser und der Sicherung von Tiefbaugruben eine weit verbreitete und wirksame Methode. Dieser Prozess spielt eine wichtige Rolle bei der Schaffung sicherer und dauerhafter Baugründe in geotechnischen Projekten.
Jet Grouting ist eine flexible Methode zur Bodenverbesserung und -verstärkung, die in einer Vielzahl von Bodentypen wirksam eingesetzt werden kann. Nachfolgend sind die Bodenarten aufgeführt, bei denen Jet Grouting angewendet werden kann, sowie die jeweiligen Vorteile:
Anwendbare Bodentypen
Sandige Böden: Sandige Böden sind in der Regel Böden mit geringer Kohäsion und hoher Durchlässigkeit. Jet Grouting wird bei dieser Bodenart eingesetzt, um die Bodenstabilität zu erhöhen und Wasserundurchlässigkeit zu gewährleisten. Der unter hohem Druck injizierte Zementmörtel füllt die Hohlräume zwischen den Sandkörnern, verdichtet den Boden und verhindert den Wasserdurchtritt.
Kiesige Böden: Kiesige Böden weisen große Korngrößen auf und sind hochdurchlässig. Jet Grouting bildet in kiesigen Böden Säulen, erhöht dadurch die Tragfähigkeit des Bodens und sorgt für Wasserundurchlässigkeit. Dieses Verfahren wird insbesondere bei tiefen Baugruben und Fundamentverstärkungsprojekten in kiesigen Böden häufig eingesetzt.
Tonige Böden: Tonige Böden besitzen eine hohe Plastizität und eine geringe Durchlässigkeit. Jet Grouting eignet sich zur Bodenverbesserung in tonigen Böden. Der Zementmörtel verbindet sich mit den Tonpartikeln und erhöht die Tragfähigkeit und Stabilität des Bodens.
Schluffige Böden: Schluffige Böden haben eine Korngröße zwischen Sand und Ton und weisen eine mittlere Durchlässigkeit auf. Jet Grouting wird in schluffigen Böden zur Bodenverstärkung und zur Herstellung von Wasserundurchlässigkeit eingesetzt. In solchen Böden vermischt sich der Zementmörtel gut mit den Schluffpartikeln und bildet dauerhafte Säulen.
Aufgefüllte Böden: Künstlich hergestellte Auffüllböden gehören zu den in Bauprojekten häufig vorkommenden Bodentypen. Jet Grouting ist in Auffüllböden wirksam, um Bodenverbesserung und Stabilisierung zu erzielen. Je nach Art des Füllmaterials erhöht dieses Verfahren die Tragfähigkeit des Bodens und sorgt für Dichtigkeit gegenüber Grundwasser.
Vorteile
Erhöhung der Tragfähigkeit: Jet Grouting steigert durch den in den Boden injizierten Zementmörtel die Tragfähigkeit des Bodens. Dadurch werden die Gründungssysteme der Bauwerke sicherer und widerstandsfähiger.
Wasserundurchlässigkeit: Besonders bei Projekten, in denen Dichtigkeit gegen Wasser von großer Bedeutung ist, trägt das Jet-Grouting-Verfahren dazu bei, die Wasserundurchlässigkeit des Bodens sicherzustellen und so die Bauwerke zu schützen.
Stabilität und Verstärkung: In schwachen Böden erhöht es die Bodenstabilität und ermöglicht so die sichere Durchführung von Bauvorhaben.
Jet Grouting ist aufgrund seiner Wirksamkeit in einem breiten Spektrum von Böden eine in Ingenieurprojekten weit verbreitet bevorzugte Methode der Bodenverbesserung.
Es gibt verschiedene Techniken und Varianten des Jet-Grout-Verfahrens, von denen jede entsprechend den spezifischen Bodenverhältnissen und Projektanforderungen ausgewählt wird. Hier finden Sie ausführliche Informationen über die Jet-Grout-Techniken und -Varianten:
Jet-Grout-Techniken
Single Fluid (Ein-Flüssigkeit) Jet Grout: Bei dieser Technik wird ausschließlich Zementsuspension mit hohem Druck in den Boden injiziert. Die Ein-Flüssigkeit-Methode ist einfach und wirtschaftlich und wird in der Regel bei weniger komplexen Bodenverhältnissen eingesetzt. Die Zementsuspension zerstört die Struktur des Bodens, vermischt sich mit ihm und erhärtet anschließend.
Double Fluid (Zwei-Flüssigkeiten) Jet Grout: Bei dieser Methode werden Hochdruckluft (in der Regel 10–20 bar) und Zementsuspension gemeinsam eingesetzt. Die Zementsuspension wird zusammen mit der Druckluft in den Boden injiziert, wodurch sie sich in einem größeren Bereich ausbreitet. Diese Technik ist geeignet, um eine höhere Leistung und großflächigere Kolonnenquerschnitte zu erzielen.
Triple Fluid (Drei-Flüssigkeiten) Jet Grout: Dies ist die fortschrittlichste Jet-Grout-Technik; Hochdruckwasser, Luft und Zementsuspension werden gleichzeitig eingesetzt. Das Wasser spült den Boden aus und sorgt dafür, dass sich die Zementsuspension homogener verteilt, während die Luft die Verteilung der Zementsuspension weiter verbessert. Diese Technik wird bei sehr schwierigen Bodenverhältnissen und in Projekten mit hohen Festigkeitsanforderungen bevorzugt.
Jet-Grout-Varianten
Jet-Grout-Kolonnen: Jet-Grout-Kolonnen werden eingesetzt, um zylindrisch geformte Kolonnen im Boden herzustellen. Diese Kolonnen sind ideal, um die Tragfähigkeit des Bodens zu erhöhen und die Wasserundurchlässigkeit sicherzustellen. Sie können mit der Ein-, Zwei- oder Drei-Flüssigkeiten-Technik hergestellt werden.
Jet-Grout-Wände (Perde): Jet-Grout-Wände werden insbesondere zur Herstellung einer durchgehenden Wand im Boden eingesetzt, um Wasserundurchlässigkeit zu gewährleisten. Diese Technik wird häufig bei Projekten wie Talsperren, Teichen und Wasserreservoirs verwendet.
Jet-Grout-Blöcke: Dies ist eine Technik, die verwendet wird, um größere und homogene Blöcke im Boden zu erzeugen. Diese Methode ist zur Stabilisierung großer Flächen geeignet und wird häufig bei tiefen Baugruben und beim Bau von unterirdischen Bauwerken eingesetzt.
Anwendungsbereiche und Vorteile
Fundamentverstärkung: Jet-Grout-Techniken werden zur Verstärkung der Fundamente von Gebäuden und Brücken eingesetzt. Sie erhöhen die Standsicherheit von Bauwerken auf schwachem Untergrund.
Wasserundurchlässigkeit: Jet-Grout-Wände und -Blöcke werden eingesetzt, um Wasserundurchlässigkeit zu gewährleisten. Insbesondere in Staudamm- und Teichprojekten sorgen sie für Dichtigkeit gegen Wasser.
Unterstützung bei tiefen Baugruben: Jet-Grout-Techniken werden genutzt, um während tiefer Baugruben die umliegenden Bauwerke zu schützen und die Standsicherheit des Aushubs sicherzustellen.
Bodenverbesserung: Jet-Grout-Verfahren sind wirksam, um in unterschiedlichen Bodentypen die Tragfähigkeit und die Stabilität des Bodens zu erhöhen.
Jet-Grout-Techniken haben in bodenmechanischen bzw. geotechnischen Projekten ein breites Anwendungsspektrum und bieten effektive Lösungen für die Bodenverbesserung, die Stabilisierung und die Sicherstellung von Wasserundurchlässigkeit.
