Metal Injection Molding (MIM) ist ein Verfahren, bei dem eine aus Metallpulvern und Polymerbindern hergestellte Masse durch Spritzgießen geformt und anschließend gesintert wird, um dichte Metallteile zu erhalten. Dieses Verfahren ermöglicht die Herstellung kleiner Metallteile mit komplexen Geometrien bei hoher Präzision, hervorragender Oberflächenqualität und ausgezeichneten mechanischen Eigenschaften. MIM wird in verschiedenen Branchen wie der Automobilindustrie, Luftfahrt, Medizintechnik, Elektronik und Konsumgüterindustrie häufig eingesetzt. MIM wird in der Regel zur Herstellung kleiner Metallteile mit komplexen Geometrien verwendet und bietet hohe Präzision, hervorragende Oberflächenqualität und hohe mechanische Eigenschaften.

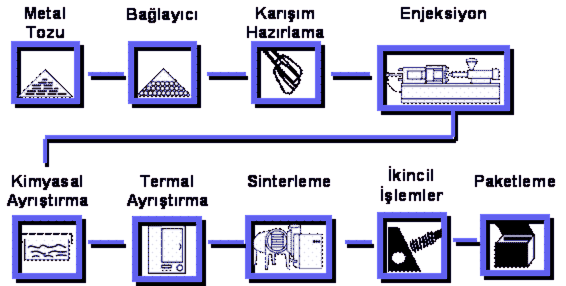

Metal Injection Molding (MIM)-Verfahren ist ein Prozess, bei dem ein aus Metallpulvern und Polymerbindern hergestellter Rohstoff mittels Spritzgießverfahren geformt und anschließend durch Sintern zu dichten, hochleistungsfähigen Metallteilen verarbeitet wird. Diese Technologie bietet große Vorteile bei der Herstellung kleiner Metallteile mit komplexen geometrischen Formen.
Hammadde Hazırlama (Feedstock Hazırlığı)
Metal Tozları: Es wird hochreines und feinkörniges Metallpulver verwendet. Diese Pulver bestimmen die endgültige Dichte und die mechanischen Eigenschaften der Bauteile.
Bağlayıcılar: Bindemittel wie Polymere, Wachs und andere organische Verbindungen werden verwendet, um die Metallpulver zusammenzuhalten.
Karıştırma ve Granülasyon: Die Metallpulver und Bindemittel werden gemischt, um eine homogene Mischung zu erhalten. Diese Mischung wird anschließend zu Granulaten verarbeitet, die in Spritzgießmaschinen eingesetzt werden können.
Enjeksiyon Kalıplama
Kalıplama: Die Granulate werden in speziell ausgelegte Formen in Maschinen eingespritzt, die Kunststoff-Spritzgießmaschinen ähneln. In diesem Schritt erhalten die Teile ihre gewünschte geometrische Form.
Kalıptan Çıkarma: Die eingespritzten Teile werden aus der Form entnommen und liegen dann als sogenannte „grüne Teile“ (green part) vor, die noch nicht von den Bindemitteln befreit sind.
Bağlayıcı Uzaklaştırma (Debinding)
Kimyasal Debinding: Einige Bindemittel werden mithilfe chemischer Lösungsmittel entfernt. Während dieses Prozesses werden die Teile poröser.
Termal Debinding: Die Teile werden durch thermische Behandlung erhitzt, sodass die Bindemittel verdampfen. Dieses Verfahren wird eingesetzt, um die Bindemittel vollständig zu entfernen.
Sinterleme
Yüksek Sıcaklıkta Isıtma: Von Bindemitteln befreite „braune Teile“ (brown part) werden bei hohen Temperaturen einem Sinterprozess unterzogen. Das Sintern sorgt dafür, dass die Metallpulver zusammenwachsen und verdichten.
Fırın Atmosferi: Das Sintern erfolgt in der Regel in einer Schutzatmosphäre (z. B. Vakuum, Wasserstoff- oder Inertgasatmosphäre), wodurch Oxidation und andere nachteilige Effekte verhindert werden.
Son İşlemler (Post-Sintering Operations)
Isıl İşlemler: Zur Verbesserung der mechanischen Eigenschaften der Teile können zusätzliche Wärmebehandlungen durchgeführt werden.
Yüzey İşlemleri: Zur Verbesserung der Oberflächenqualität der Teile oder zu ästhetischen Zwecken können verschiedene Oberflächenbehandlungen (z. B. Beschichten, Polieren) angewendet werden.
Talaşlı İmalat: Falls erforderlich, können anschließend zerspanende Bearbeitungen durchgeführt werden, um enge Toleranzen oder zusätzliche Merkmale zu realisieren.
Komplexe Geometrien: MIM ermöglicht die Herstellung von Metallteilen mit komplexen Formen.
Hohe Präzision und Wiederholgenauigkeit: MIM bietet hohe Präzision und Wiederholgenauigkeit, was bei der Großserienproduktion eine gleichbleibende Qualität sicherstellt.
Werkstoffvielfalt: Edelstahl, Titan, Nickelbasislegierungen und viele weitere Metalllegierungen können im MIM-Prozess verwendet werden.
Hohe mechanische Eigenschaften: Mit MIM hergestellte Teile können im Vergleich zu Guss- oder spanenden Fertigungsverfahren über überlegene mechanische Eigenschaften verfügen.
Kosteneffizienz: Besonders bei der Großserienproduktion ermöglicht MIM geringere Herstellungskosten und weniger Materialverschwendung.
Automobilindustrie: Komplexe Motorteile, Zahnräder und andere Komponenten, die hohe Präzision erfordern.
Luft- und Raumfahrt sowie Verteidigung: Leichte und langlebige Teile, Komponenten mit hoher Temperaturbeständigkeit.
Medizinische Geräte: Zahnimplantate, orthopädische Implantate und chirurgische Instrumente.
Elektronik: Kleine und präzise elektronische Bauteile, Steckverbinder und Sensoren.
Konsumgüter: Brillengestelle, Uhrenteile, Schmuck und andere hochwertige Konsumgüter.
Das MIM-Verfahren nimmt unter den modernen Fertigungstechnologien einen wichtigen Platz ein und bietet in vielen Branchen innovative Lösungen. Durch die Herstellung komplexer und kleiner Metallteile in hoher Qualität und zu niedrigen Kosten macht es die Produktionsprozesse effizienter.
Die Eigenschaften, die die Metallpulverspritzguss-Technologie (MIM) von anderen Metallbearbeitungs- und Fertigungstechnologien unterscheiden, bestimmen die spezifischen Vorteile und Anwendungsbereiche dieses Verfahrens. Hier sind die wichtigsten Merkmale, die die MIM-Technologie hervorheben:
Herstellung komplexer Geometrien
MIM ermöglicht die Fertigung von komplex geformten und detailreichen Metallbauteilen. Konstruktionen, die mit herkömmlichem Gießen, spanender Bearbeitung oder Metallumformungsverfahren nicht oder nur schwer herstellbar sind, können mit MIM problemlos produziert werden.
Hohe Präzision und Wiederholgenauigkeit
MIM bietet hohe Präzision und Wiederholgenauigkeit. Die gefertigten Teile werden mit engen Toleranzen und konstanter Qualität produziert, was in der Serienfertigung einen großen Vorteil darstellt.
Vielfalt an Werkstoffen
MIM ist mit einer breiten Palette von Werkstoffen kompatibel. Mithilfe von Edelstahl, Titan, nickelbasierten Legierungen, Kupfer und anderen Metallpulvern können Bauteile mit unterschiedlichen mechanischen und chemischen Eigenschaften hergestellt werden.
Hohe mechanische Eigenschaften
Mit MIM gefertigte Teile bieten eine hohe Dichte und hervorragende mechanische Eigenschaften. Der Sinterprozess erhöht die Dichte der Bauteile und verbessert dadurch mechanische Eigenschaften wie Festigkeit und Dauerhaltbarkeit.
Geringer Materialabfall
MIM minimiert den Materialabfall. Beim Spritzgießprozess wird ein Großteil des Materials genutzt, was die Effizienz steigert. Im Vergleich zu Verfahren wie der spanenden Bearbeitung führen mit MIM hergestellte Bauteile zu deutlich weniger Materialverschwendung.
Großserienfertigung
MIM ist ideal für die Großserienproduktion. Hohe Produktionsgeschwindigkeiten und niedrige Stückkosten bieten in Serienfertigungsprozessen wesentliche Vorteile.
Oberflächenqualität
Mit MIM gefertigte Teile weisen eine hohe Oberflächenqualität und Glattheit auf. Dies kann den Bedarf an zusätzlichen Oberflächenbehandlungen verringern oder vollständig eliminieren.
Reduzierung des Bedarfs an Baugruppen
MIM ermöglicht die Auslegung komplex geformter Komponenten, die als ein einziges Teil hergestellt werden können. Dadurch entfallen Prozesse, bei denen mehrere Teile montiert und gefügt werden müssen, was die Fertigungseffizienz erhöht.
Hohe Skalierbarkeit
MIM lässt sich problemlos von kleinen Prototypen bis hin zur großvolumigen Serienfertigung skalieren. Dies bietet große Vorteile in Produktentwicklungsprozessen und beim schnellen Markteintritt.
Umweltauswirkung
MIM minimiert dank Energieeffizienz und geringem Materialabfall die Umweltauswirkungen. Zudem ermöglicht die Rezyklierbarkeit der eingesetzten Werkstoffe einen umweltfreundlichen Fertigungsprozess.
Vergleich mit anderen Technologien
Gießen: Gießverfahren eignen sich für große und einfach geformte Bauteile, sind jedoch bei der Herstellung so komplexer und detaillierter Teile wie beim MIM eingeschränkt. Außerdem können Gießprozesse zu höherem Materialabfall und geringerer Oberflächenqualität führen.
Spanende Bearbeitung: Die spanende Bearbeitung bietet hohe Präzision, jedoch ist die Fertigung komplexer Geometrien schwierig und der Materialabfall hoch. Im Vergleich dazu sorgt MIM für weniger Materialverschwendung und höhere Effizienz.
Metallumformung: Umformverfahren sind bei der Blechbearbeitung wirksam, jedoch bei der Herstellung komplexer dreidimensionaler Teile begrenzt. MIM bietet in dieser Hinsicht flexiblere und umfassendere Lösungen.
Additive Fertigung (3D-Druck): 3D-Druck ist bei der Prototypenfertigung und bei Kleinserien vorteilhaft, jedoch bei Großserien nicht so wirtschaftlich wie MIM. Zudem sind die mechanischen Eigenschaften und die Oberflächenqualität der mittels 3D-Druck hergestellten Teile oftmals nicht so gut wie bei MIM-Teilen.
Die Metallpulverspritzguss-Technologie (MIM) zeichnet sich durch ihre einzigartigen Vorteile bei der Großserienfertigung komplexer und präziser Metallteile aus. Diese Eigenschaften machen MIM in vielen Branchen zu einem bevorzugten Fertigungsverfahren.
